產品簡介

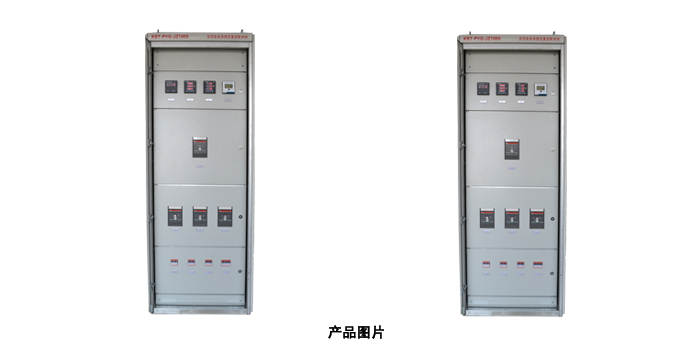

根據中小型光伏發電系統的特點，結合我國目前光伏發電系統的應用需求，我司自行研制、開發了KBT-PVG/JZ系列光伏交直流防雷配電柜。該配電柜為戶內安裝，開啟式雙面維護的低壓配電裝置。配電柜的基本結構采用冷扎鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板、為可開啟的小門，可裝設指示儀表。柜內交直流部分嚴格分區，減少了交直流之間的互相影響，降低了故障發生的機率。可與其它配電設備（如逆變器/配電柜等）并行排列。
本系列配電柜裝置適用于交流50Hz額定工作電壓690V及以下、最大額定電流2000A，直流最高工作電壓1000V、電流至1000A的各種容量等級的光伏配電系統。作為各種發電、輸電、配電、電能轉換和電能消耗控制設備，廣泛應用于各種光伏配電系統中，可充分滿足市場各類型的應用要求。
產品符合IEC60439-1、IEC60529和60947及GB7251.1-2005等國際國內標準。
性能特點
◆ 根據ABB、Schneider等國際、國內知名品牌斷路器和元件組合成功能單元，具有優良的技術性能，安全可靠。
◆ 可分別組成各種標準單元模塊，供客戶任意選用組裝。
◆ 采用區域之間的隔離以及功能單元進線和出線之間的相互隔離，有效的加強安全防護性能。
◆ 組合裝配式結構，框架的全部結構件均用螺絲堅固連接，框架及門、面板均經磷化處理后靜電噴塑處理，不噴塑部件全部鍍鋅并經鈍化處理。能滿足各種元件的要求并能符合不同工作環境，達到相應的防護等級。
◆ 骨架采用優質鋼板，骨架上可帶有模數為25mm的孔，可供各種用途擴展，進線方式有上、下側進線兩種方式。
◆ 分析能力高、動熱穩定性好，電氣方案組合靈活方便、實用性強，主要參數達到國際先進水平。
◆ 重量輕，機械強度和裝配精度高，外形美觀。
主要技術參數
◆ 額定絕緣電壓：1000VAC
◆ 最高直流工作電壓：1000VDC
◆ 交流額定工作電壓：380/220VAC
◆ 直流正常工作電壓：0-850VDC
◆ 額定沖擊耐受電壓：6KV
◆ 直交流最大輸出電流：1000ADC
◆ 額定頻率：50/60HZ
◆ 柜殼防護等級：IP20至IP54
◆ 交流最大輸出電流：2000A
